特殊介質液位產品選型方案

客戶需求：

液位與溫度一起測量，或者測量液位，溫度不高-20~85度常溫下，可以給客戶選擇投入式一體的變送器CYB31T

第一步核對產品參數：

溫度量程：-20~85度

液位量程：0~4m/0~1m

介質:酚水/堿水

輸出：4~20mA

第二步核對后端接線方式：

客戶這個信號要接到后端的PLC上面，所以要跟客戶核對距離，大概與液位總起20m，或者客戶后端要接控制柜，但也要核對傳感器到控制柜的距離

第三步重點核對介質腐蝕性：

1. 客戶說的是介質酚水/堿水，在不了解酚水/堿水的酸堿性狀態下，盡量讓客戶自己選擇，告知客戶咱們的探頭材質是304不銹鋼，膜片是316L不銹鋼，若客戶覺得可以耐得住酚水，那就探頭材質選常規的，若不行就要給選聚四氟防腐材質

2. 還要考慮線纜問題：

   （1）一般的普通液位導氣線纜材質是 : PVC聚氯乙烯，線纜外徑：φ7.0mm，若客戶現場距離在50m內，能耐住這個線纜材質，直接就選這個

   （2）若客戶介質耐不住PVC材質，可以給客戶推薦聚四氟防腐材質線纜，線纜外徑 : φ7.2mm

第四步核對現場環境是否需要接線盒：

1. 客戶若現場需要接PLC ，現場環境稍微惡虐些，可以給客戶推薦接線盒，方便接線，防濺水，使用壽命能長些 （如下圖）






2、若客戶后端需要一個控制柜子，去控制這個液位，可以不用考慮接線盒，直接配個儀表，接入儀表，儀表裝進柜子里，儀表帶繼電器控制功能，實現自動排水，儲水功能

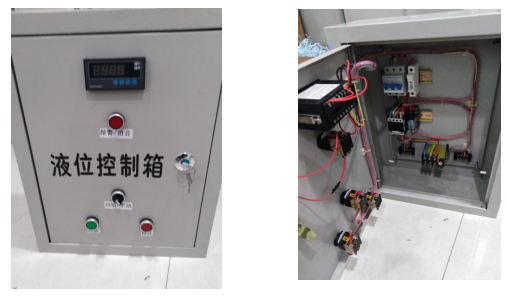

控制柜產品參數核對：

供電：380VAC(三相電）

控制柜的尺寸: 400*500*160 mm

泵的功率：5KW

開關點：0.7m開啟泵(高液位），0.3米關閉泵(低液位）（如下圖）
